Tutorial 3D Max: modelando um boneco de neve (básico)


Olá!
Hoje vamos criar um boneco de neve utilizando primitivas padrão. Este é um tutorial básico de 3D Studio Max abordando alguns conceitos do programa, como menus, interface e ferramentas, resultando em uma composição simples, que servirá de referência para que possa criar seus próprios modelos.

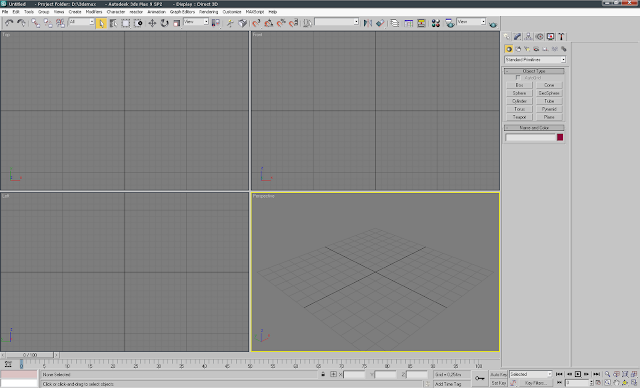

1 – abra o programa (estou usando a versão 9)

Clique para ampliar


2 – clique na ferramenta geometry (A) e em seguida selecione a sphere/esfera (B)

Clique para ampliar

3 – clique com o botão direito do mouse na tela 4 (perspectiva, janela que está com borda amarela), clique segure e arraste para desenhar uma esfera igual a esta.
Clique para ampliar

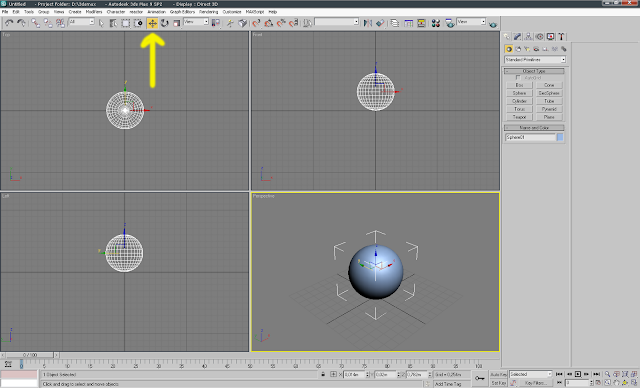

4 – Clique na ferramenta “select and move”
Clique para ampliar
5 – selecione a esfera, depois clique na setinha verde e mova a esfera para cima
Clique para ampliar

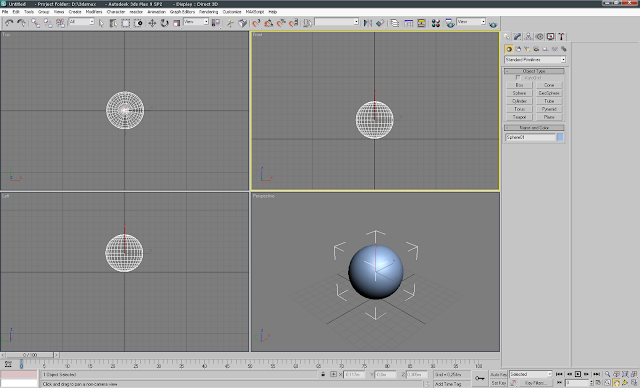

6 – Clique na ferramenta Pan View. Com ela selecionada é possível mover a tela para cima, para baixo, para direita ou esquerda, mas note, você não está arrastando o objeto e sim mudando a posição em que se olha. Mova a tela para baixo, para podermos ter mais espaço de trabalho, assim a esfera ficará no meio da tela.
Clique para ampliar

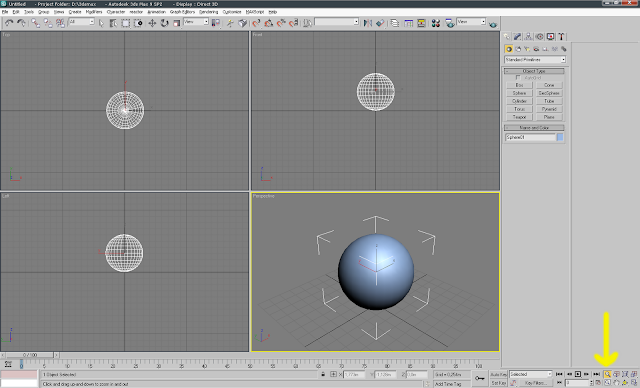

7 – Clique na ferramenta zoom, clique no meio da tela perspective, segure o botão e arraste para baixo, assim diminuirá o zoom, perceba que a esfera se afastou um pouco.
Clique para ampliar

8 – clique na ferramenta select and move, clique na esfera. Segurando shift, arraste a seta verde para cima, como mostram as imagens abaixo

Clique para ampliar
9 – quando movemos um objeto segurando o shift ele é duplicado, deixe marcada a opção copy e clique em ok.
Clique para ampliar

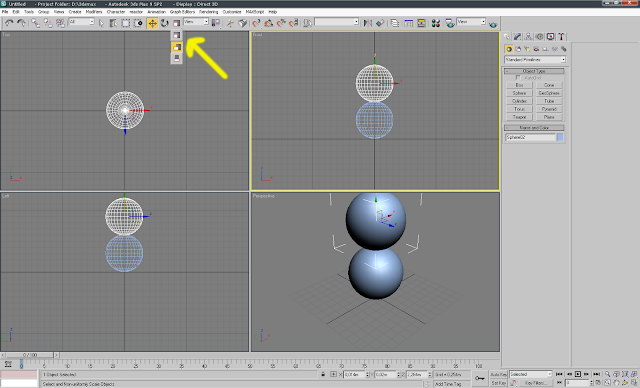

10 – agora selecione a ferramenta select and none uniform scale e diminua a esfera de cima
Clique para ampliar

Clique para ampliar

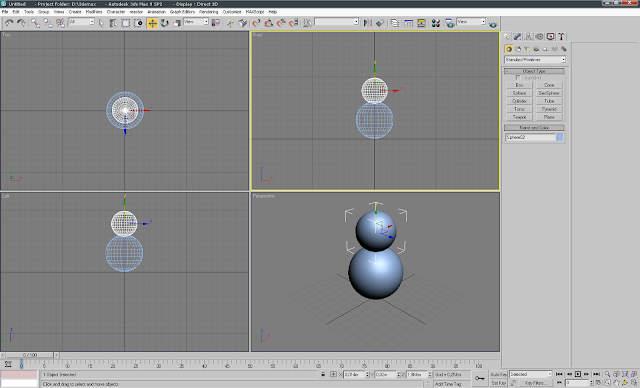

11 – Mova ela para baixo até que fique assim

Clique para ampliar
12 – no painel front (lado direito, parte de cima) clique fora das duas esferas, segure o botão e arraste na diagonal, de forma que selecione as duas de uma vez

Clique para ampliar
13 – use novamente a ferramenta select and none uniform scale, puxando a "setinha vermelha". As duas ficarão alongada para os lados, pois redimensionamos horizontalmente.

Clique para ampliar

Clique para ampliar
14 – no painel front, mova elas para baixo até que encostem na “linha do horizonte”


Clique para ampliar
Clique para ampliar

15 – Clique no botão sphere novamente e crie uma pequena esfera no painel front como mostra a imagem abaixo

Clique para ampliar
16 -  Através do painel top, mova a esfera para baixo, isto é para frente até que saia de dentro da cabeça do boneco e vá para posição de olho. Você também pode mover através do painel left

Clique para ampliar

Clique para ampliar

Clique para ampliar

17 – Com o botão shift selecionado mova a esfera para a direita (utilizando o painel front) assim você conseguirá duplicar e criar o outro olho, na janela de diálogo, clique em ok

Clique para ampliar

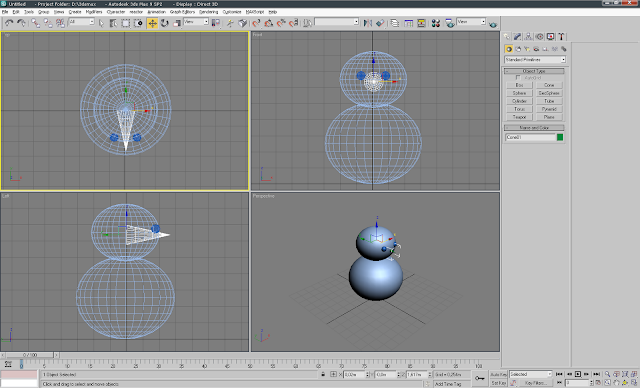

18 – Utilize o painel create (o mesmo que utilizamos para criar a esfera) e escolha agora a opção cone. Desenhe um cone, que servirá de nariz como feito na referência.

Clique para ampliar


Clique para ampliar

Clique para ampliar


19 – é preciso colocar ele para fora da cabeça, utilize ferramentas explicadas alguns passos atrás para fazer isso

Clique para ampliar

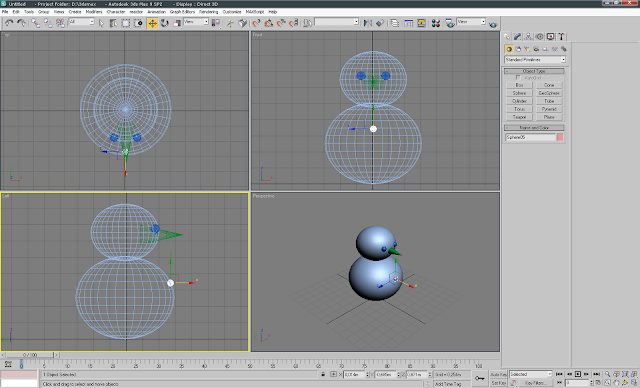

20 – desenhe uma esfera que servirá de botão do casaco e em seguida mova para ficar na posição correta

Clique para ampliar

Clique para ampliar

21 – duplique a esfera mais duas vezes e as posicione para que fiquem assim


Clique para ampliar

Clique para ampliar

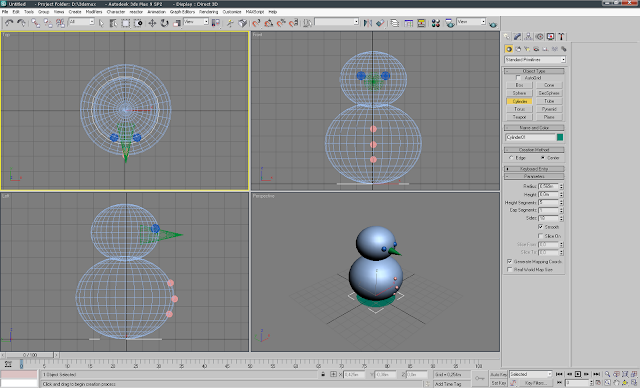

22 – utilizando o painel top, crie um cilindro

Clique para ampliar

23 – em seguida mova-o para cima da cabeça

Clique para ampliar

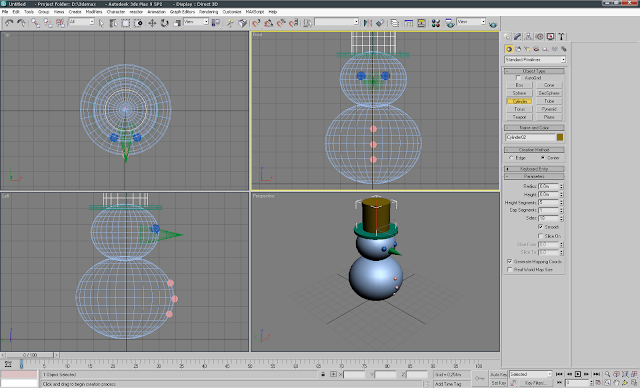

24 – crie mais um cilindro, com diâmetro menor e mova para cima, ficando desta maneira


Clique para ampliar
Clique para ampliar

25 – utilizando o painel left, crie um cilindro com diâmetro pequeno, ele servirá como braço

Clique para ampliar

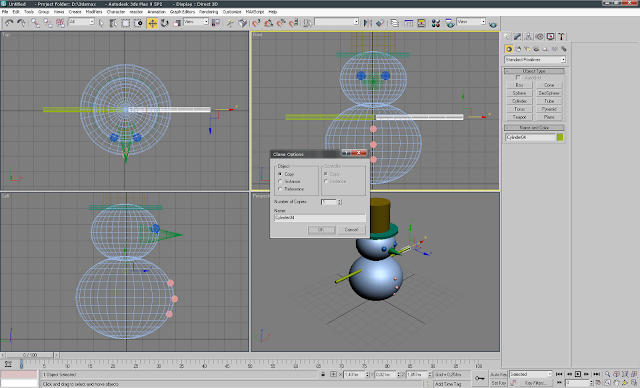

26 – Segurando o shift e utilizando o painel front, mova o braço para a direita para duplicar

Clique para ampliar

27 – selecione a ferramenta rotate e rotacione o braço. Em seguida mova-o um pouco para cima

Clique para ampliar


Clique para ampliar

28 – repita o procedimento para o outro braço

***Para ampliar qualquer iimagem clique sobre ela***

29 – duplique o cilindro, rotacione e diminua seu tamanho com as ferramentas aprendidas e teremos um dedo





30 – repita a operação e teremos mais dois dedos



31 – faça a mesma coisa para criar a outra mão



32 – Agora começa a melhor parte. Clique no editor de materiais e vamos brincar com cores



33 – Escolha a primeira bolinha (slot), em seguida de o nome de corpo e por último clique no primeiro retângulo de cor cinza e mude para branco




34 – clique e segure na bolinha branca e arraste até o rosto do boneco, que ficará com a mesma cor


35 – repita a operação para o corpo



36 – Escolha um slot vazio e dê a ele a cor preta. Em specular level dê o valor de 80 e glossiness 40. Isso dará um pouco de brilho ao material. Arraste para as duas partes da “cartola”





37 – Clique no botão arc rotate subObject e no painel perspective, deixe o boneco mais de frente


39 – selecione outro slot vazio, crie um material laranja com 10 de glossiness e aplique no nariz de cenoura



40 – selecione mais um slot vazio, crie um material verde brilhante e aplique nos olhos


41 – selecione um slot vazio, crie um material marrom e sem brilho, em seguida aplique nos braços





42 – aplique o material preto nos “botões do paletó”
43 – no painel create (onde criamos sphere, cone, cylinder) escolha plane

44 – no visor top, desenhe a plane de modo que ele cubra a maior área possível

45 – Vamos criar uma iluminação ambiente, para isso clique em lights


46 – escolha skylights e habilite cast shadows, depois pinte o chão "plane" de branco




47 – Clique no menu rendering e escolha enviroment


48 – em background mude a cor de preto para branco


49 – clique com o botão direito na tela perspective e pressione F9 para gerar o render



50 – Clique no  “disquetezinho” amarelo e na nova janela em “salvar em” escolha jpg e de o nome de “boneco de neve”


51 – em quality, deixe em Best e salve o arquivo.



Nos próximos tutoriais, aprenderemos algumas coisas a mais para chegarmos em resultados finais semelhantes a este

 Até a próxima!
