Tutorial 3D Max: modelando um copo (básico)


Boa noite =)

Hoje aprenderemos a modelar um copo de maneira simples e objetiva. Vamos a ele?

Clique na imagem para ampliar
1 - Abra o 3D Max, selecione o painel de visualização front (o retângulo amarelo indica a seleção)
Clique na imagem para ampliar
2 - No painel create, clique em shapes e em seguida lines (como já deve ter percebido, tudo que está ativo fica amarelado)
Clique na imagem para ampliar
3 - Faça um L ao contrário, note, que o ponto inicial começa no encontro do eixo Horizontal e Vertical. Utilize o painel front para desenhar
Clique na imagem para ampliar
4 - Clique em modify (parece um arco íris cinza) em seguida, na lista de modificadores, escoha Lathe
Clique na imagem para ampliar
5 - Veja que temos um objeto cilindrico, mas ainda não está como queremos. Em lathe, abra o sinal de mais e selecione Axis
Clique na imagem para ampliar

Clique na imagem para ampliar
6 - Ainda no painel front, pegue a seta horizontal vermelha e mova de forma que o copo fique semelhante a imagem abaixo. Em seguida, na opção segmentes, coloque 64 para que fique suave
Clique na imagem para ampliar
7 - Abra novamente a lista de modificadores, aplicaremos mais um, o Shell
Clique na imagem para ampliar
8 - Depois de aplicar, precisamos configurar
Clique na imagem para ampliar

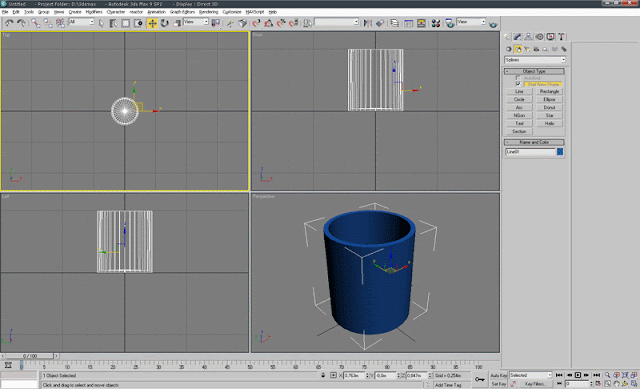

9 - Aumente o valor de Outer Amout de forma que a espessura do copo seja visível
Clique na imagem para ampliar

Clique na imagem para ampliar
10 - Selecione o painel top e no painel a direita (create / setinha branca), depois clique na bolinha (geometry), escolha a opção shape e desenhe um plano para ficar embaixo de nosso copinho
Clique na imagem para ampliar

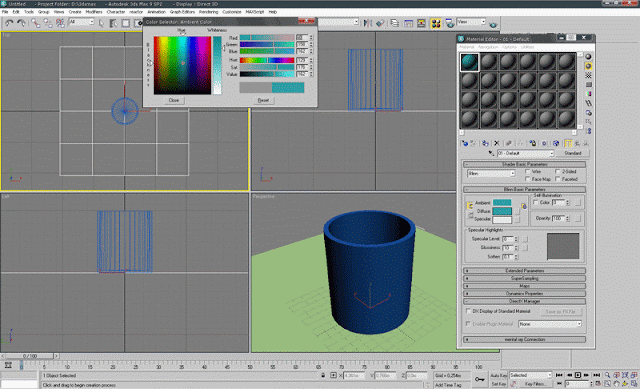

11 - Veja como está ficando. Agora, aperte "M" no teclado para abrir o painel de materiais, dê uma cor para o copo e uma para o chão
Clique na imagem para ampliar
12 - O meu ficou assim
Clique na imagem para ampliar
13 - No painel a direita, selecione lights e clique em omni, marque a opção shadow on. Vá para o painel top e clique uma vez para inserir a luz, veja a posição que coloquei a minha. Em seguida, através do painel front, mova a luz para cima
Clique na imagem para ampliar
15 - Depois de ter movimentado a luz, clique no painel perspective e aperte F9 para renderizar sua cena. Como já aprendido em outros tutoriais salve seu arquivo. Caso queira, rotacione o painel perspective e faça quantos renders tiver vontade.
Clique na imagem para ampliar
Com um pouco mais de detalhamento, chegamos a este resultado. Nos próximos tutoriais, aprofundarei mais na explicação de materiais.
Clique na imagem para ampliar

Bons estudos =)
